華豫PFC8314-150-KP-YV 高粘油濾油機

華豫PFC8314-150-KP-YV 高粘油濾油機

產品型號:0

產品類別:替代進口濾油機

應用范圍:

產品介紹

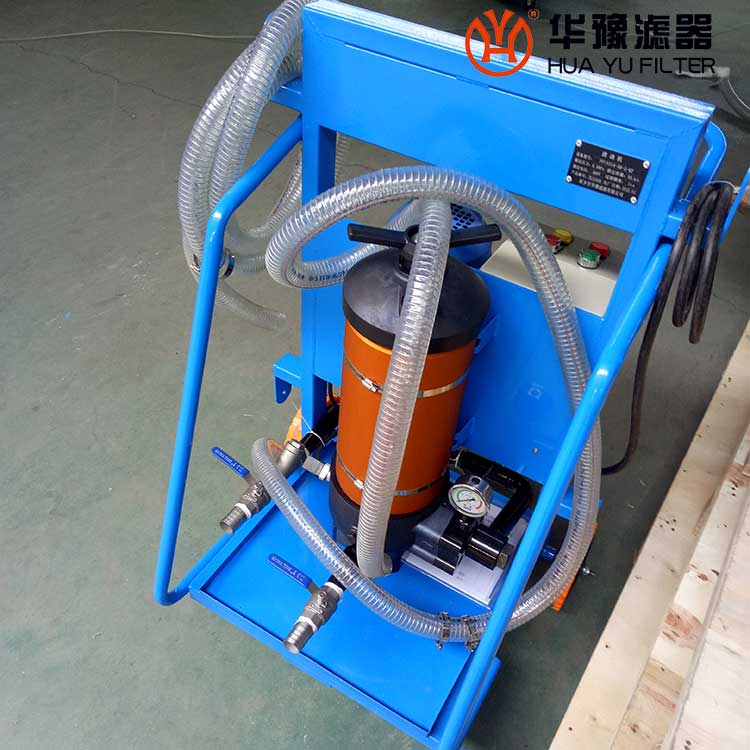

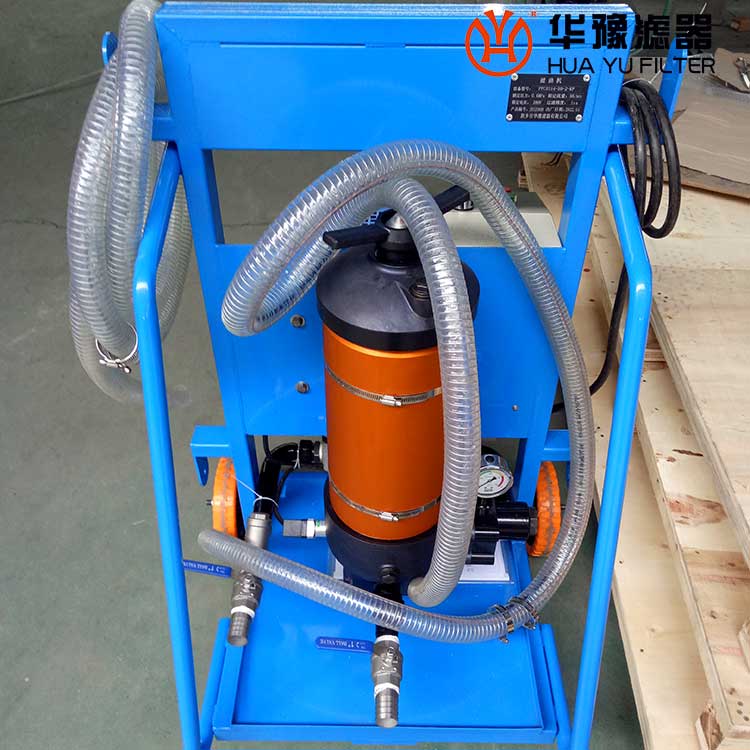

PFC8314-150-KP-YV 高粘油濾油機

產品介紹:



PFC8314-150-KP-YV 濾油機應用:
1、汽輪機油及變壓箱油的凈化
2、液壓潤滑油的除水及除雜質過濾
3、液壓潤滑系統清潔度的***提高
4、各類油品的再生凈化

液壓潤滑系統中水的存在會引起油液氧化,使油液變質,減小油膜厚度,降低潤滑性,引起油液變性聚合而形成大分子,使油液粘度改變,形成有機酸,進而腐蝕金屬表面,降低或喪失油液的介電強度。對于傳統的過濾與分離設備,從相互混雜在一起的一種液體中分離出另一種液體尤為困難,我公司研制的聚結分離式濾油機集***過濾和高校脫水為一體,可有效清除油液中的顆粒雜質和乳化水,游離水,而不損害元產品的品質。對于含大量水分的油液,其分離效果尤為***,分離速度是傳統速度的幾倍到幾十倍。

額定壓力:1.0Mpa
額定流量: 150L/min 過濾精度:x=1000(X=2.5、5、7、12、22m)
工作溫度:0-80
適用介質:汽輪機抗燃油 ,阻燃油,礦物性油、乳化液、水乙二醇、磷酸脂抗燃液等。
介質粘度:100cSt 體積mm:700×650×900
整機重量:115Kg








產品優勢

納污量大

選用優質進口濾材,單位面積過濾材料所能容納的顆粒污染的質量高,納污量大,使用壽命長。

過濾精度穩定

先進的加工工藝,減少濾材在折波加工中因機械力產生的破損,保障濾芯過濾精度穩定均一。

結構完整性高

多次通過標準ISO2942:2004試驗,濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。

出廠檢驗嚴格

原材料、半成品、成品完整嚴格的產品出廠檢驗流程,出廠產品實行全檢,確保產品出廠品質。
